Angel Eyes, biasanya dikenal sebagai sebuah asesoris kendaraan, biasanya Angel Eyes ini dipasang pada lampu depan atau lampu ekor yang berupa ring bulat atau membentuk pinggiran reflector lampu. Terinspirasi sama artikel di site-nya kang saftari maka saya tertarik untuk bikin angel eyes sendiri.
Terdapat banyak jenis lampu angel eyes ini, diantaranya adalah jenis Led yang mau kita coba buat sekarang. diantara semua jenis lampu angel eyes ini, jenis led angel eyes inilah yang punya intensitas cahaya yang relatif paling terang diantara jenis lampu angel eyes lainnya. Dalam 1 ring led angel eyes biasanya terdiri dari 20-30 led (untuk ukuran lampu motor saya, 3" saya pake 24 led), penentuan jumlah led sebetulnya tergantung selera saja /'kumaha alusna' (red: bagaimana bagusnya).
'Power' jadi alasan kenapa sekarang orang lebih memilih led dibanding dengan lampu2 pada umumnya, selain hemat energi konon lampu led ini memiliki intensitas cahaya yang lebih terang dan jika penentuan resistornya tepat maka lampu led ini umurnya bisa sesuai dengan spesifikasi yang udah ditentuin sama pabriknya yaitu biasanya 10000 jam.
Dah ngomongnya nggak usah banyak basa basi, lagian ane juga nggak begitu ngerti, yang penting jadi. langsung aja kita itung ukuran resistor-nya. Biasanya saya ngitung onlen aja, bingung kalo harus itung itung sendiri, biasanya kalo ngitung2 led saya suka pake led kalkulator disini , ato cari aja di gugle banyak koq web nyang nyediain kalkulator untuk led.
Kalo udah di itung yang saya dapet resistornya 120 ohm, yang bakal ngelewatin 20mA, ya cukup lah kita pake yang 1/4W aja. skema nya kayak gini:
Semua rangkaian led + resistor seri diatas tadi trus di pararel semua untuk bisa dapetin jumlah led yang kita mau. nah rumusnya udah dapet, sekarang kita bikin PCB nya, kita gambar dolo, nggak usah rumit rumit pake sopwer pembuat pcb karena rangkaian ini gampang banget, cukup digambar langsung pake spidol juga jadi, malah kalo kita pake sopwer pcb kadang jadi lebih lama ketimbang kalo kita gambar langsung. Kalo mau rapih ya pake sopwer aja, malah saya gambarnya pake korelDraw,... wkwkwkwk,...
Yang punya saya gambar pcb nya kayak gini:
kalo mau donglot saya udah siapin yang format PeDeeF, tinggal langsung prin kayak proses bikin pcb yang udah dibahas di artikel sebelumnya. silahkan donlot disini.
Setelah pcb jadi (selesai di etching) lalu lingkarannya di gergaji dan kemudian di cat, Udah selesai bikin pcb nya baru deh kita proses ke pemasangan led sama resisitor-nya, trus di solder, dan pasang kabel, jadinya kayak gini:
Udah itu pasng deh di reflektor, prosesnya nggak susah,
saya tidak bertanggung jawab terhadap kerusakan yang terjadi pada barang oprekan anda!!! kerusakan tanggung masing masing,
saya tidak bertanggung jawab terhadap kerusakan yang terjadi pada barang oprekan anda!!! kerusakan tanggung masing masing,
Sebaiknya jangan membongkar kaca reflektor anda yang orisinil, selain ngebukanya susah resiko kaca kegores, pecah dll sering terjadi kalau dipaksakan (hal ini terjadi pada kaca lampu oprekan saya), so mending beli yang abal- abal yang murah meriah aja. sayang kan kalo pecah/bolong mahal lho yang orisinil (mahal buat kantong saya sih, :D)

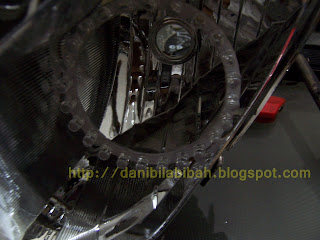

Buka kaca lampu dengan sabar dan hati- hati agak susah emang (tapi nggak se-susah yang ori), kalo udah ke buka kacanya trus kita posisiin ring led yang udah kita bikin di tempat yang pantes yang kita pengen (biasanya kalo liat dari depan tepat di tengah lampu gede), kalo udah pas keluarin kabel nya (kalo saya reflektornya dibolongin untuk jalan keluar kabel) dan ring led-nya kita lem pake lem yang cukup tahan panas (saya pake lem uhu), kayak gini:
Kalo lemnya udah kering, baru tutup lagi kacanya dan di lem supaya nggak masuk air, beres deh,...

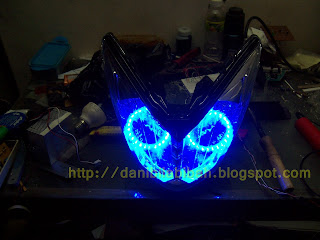

Sok mangga gera dipasang dikendaraan kamu, ini hasil jepretan tustel butut saya, Angel Eyes Buatan Sendiri Yang Dipasang Di Motor CS1:
Pokonya jangan takut berkarya, buat apapun barang keinginanmu dengan tanganmu sendiri, dan katakan dengan bangga: "Meskipun Jelek It's Made By Me"
Oh ya kalau ada yang silahkan, untuk harga langsung saja hubungi saya, bukan bermaksud untuk jualan sih, saya akan membuatnya kalau ada yang pesen saja, silahkan pesan dengan ukuran/ diameter yang diinginkan dan warna nyala led nya. trus saya akan mengirimkan cara pembayarannya. Saya punya led warna biru, merah, putih, hijau, orange.
